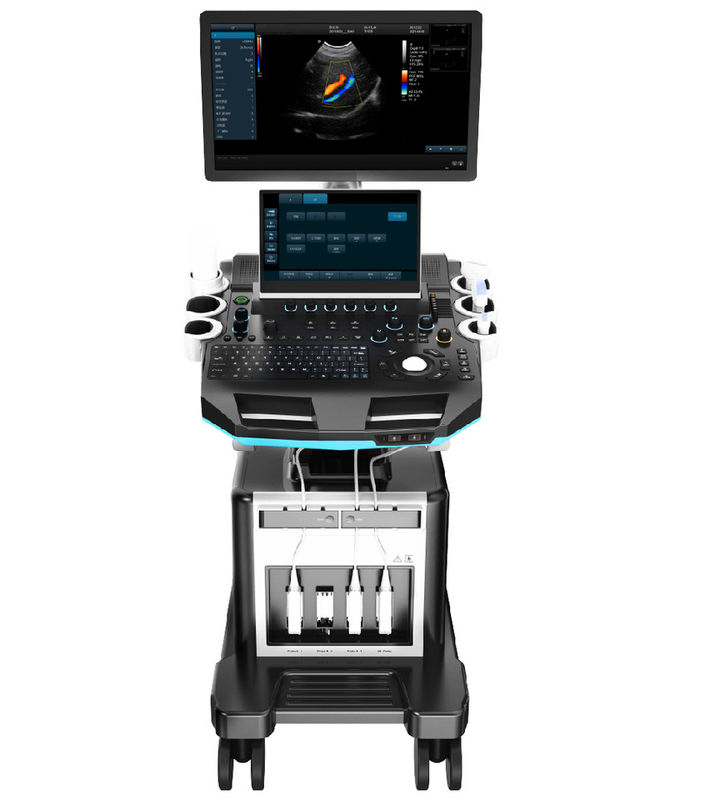

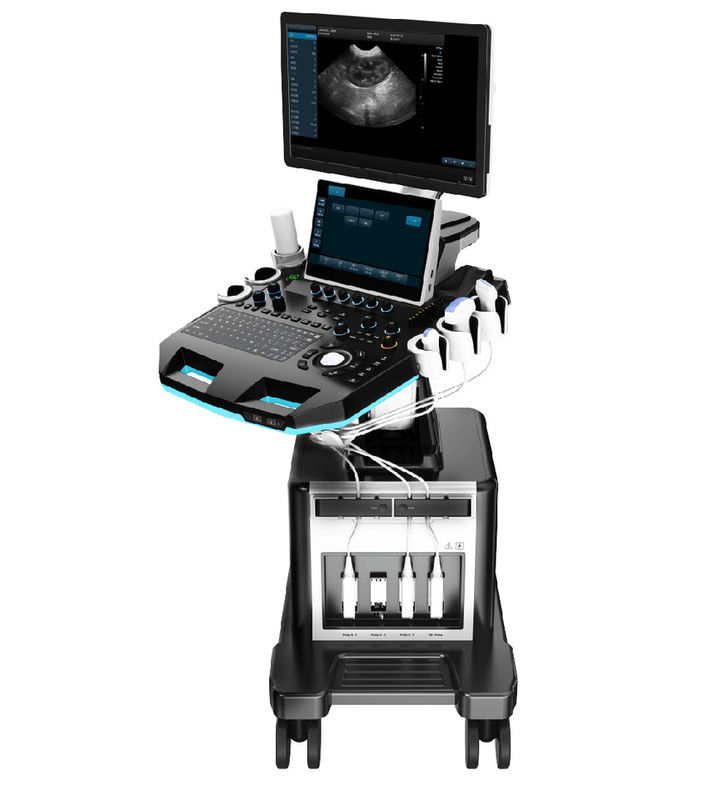

Ergonomiczna konsola 64-kanałowa przenośna weterynaryjna ultrasonografia dla zwierząt

2. Wnioski i raport

2.1 Aby sprostać potrzebom badawczym i diagnostycznym szpitali dla zwierząt domowych i instytucji naukowo-badawczych w zakresie układu pokarmowego, układu rozrodczego, układu moczowego, badania fizykalnego itp.

3. Główne specyfikacje

3.1.W pełni cyfrowy ultradźwiękowy komputer główny z kolorowym Dopplerem

5. Specyfikacja systemu

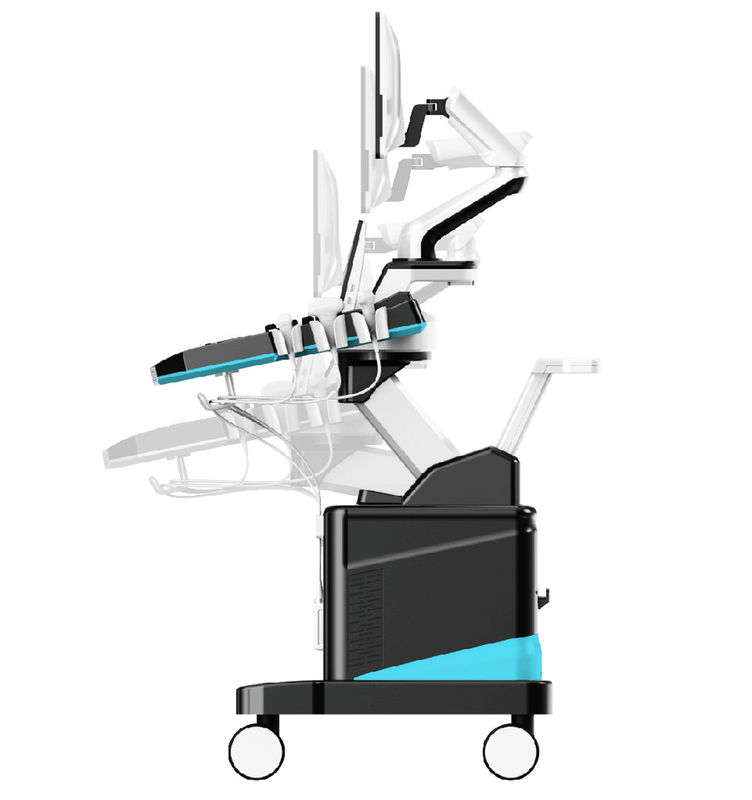

Monitor 5.1: medyczny monitor LCD o wysokiej rozdzielczości 21,5 cala, regulowany kąt

13,3-calowy ekran dotykowy, obsługa multi-touch

Tryb obrazowania 5.3.2D

1) W pełni cyfrowe kształtowniki wiązki

2) Cyfrowe w pełni dynamiczne ustawianie ostrości, cyfrowa zmienna przysłona i dynamiczna zmiana śladu, A/D≥15 bitów

3) tryb odbioru: kanał nadawczy i odbiorczy ≥1024, przetwarzanie równoległe wielu sygnałów

4) Gęstość linii: ≥512, widoczna i regulowana

5) W trybie B, poziom ostrości ≥10, pozycja ostrości regulowana w sposób ciągły

6) TGC: 8 segmentów regulowanych

7) Wzmocnienie: B/M/D oddzielnie regulowane, ≥100dB

8)★Zakres dynamiki: ≥180dB

9)★Maksymalna głębokość skanowania: ≥360mm

10) Skala szarości: 0-67, widoczna i regulowana

11) Moc dźwięku: 1%-100%

12) Dwuwymiarowe niezależne odchylenie sondy liniowej

13) ZoomPIP (1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 / 4,5 / 5,0 / 10 razy)

5.4.Tryb kolorowego obrazowania Dopplera

1) Obrazowanie: w tym prędkość, wariancja prędkości, energia, wyświetlanie energii kierunku itp

2) tryb wyświetlania: B/C, B/C/M, B/MOC, B/C/PW

3) Gęstość linii ≥3 poziomy

4) Technologia ukrywania kolorów: bez powrotu do trybu B można ukryć tryb C, tylko wyświetlanie linijki prędkości kolorów

5) wykres przepływu krwi, profil przepływu kolorów do pomiaru prędkości wewnątrznaczyniowej

5.5.Widmowe obrazowanie dopplerowskie

1)Wyświetlacz: pełny ekran, dupleks/potrójnik (tylko PW)

2) Wzmocnienie: ≥100dB

3) Regulacja prędkości ≥4 poziomów

4) Maksymalna prędkość skanowania: PWD: Dodatnia lub ujemna prędkość przepływu krwi ≥ 7,6 m/s;

CWD: prędkość przepływu krwi ≥20,0 m/s, min: ≤5 mm/s (sygnał bez szumów);

5) Regulacja przesunięcia zerowego na poziomie ≥8

6) Tryb wyświetlania: B, PW, B/PW, B/C/PW, B/CW, B/C/CW itp.

7) funkcja obwiedni widma, pomiar ręczny

8) Sterowanie wyświetlaniem: odwrócenie, przesunięcie zerowe, odświeżenie B, rozszerzenie D, rozszerzenie B/D itp

9) Inteligentna technologia Dopplera: swobodnie przełączaj się między trybem B + CFM w czasie rzeczywistym a trybem PW w czasie rzeczywistym

5.6.★Obrazowanie szerokokątne PView (opcjonalnie)

1) Wyświetlacz o wysokiej rozdzielczości, długość może do 50 cm

2) obrazowanie obsługuje wymazywanie do przodu, nie ma potrzeby ponownego obrazowania

3) Z dwuwymiarowym trybem obrazowania szerokokątnego i kolorowym trybem obrazowania szerokokątnego

5.7.Sonda: szerokopasmowa z konwersją częstotliwości, niezależna konwersja częstotliwości pod B i CFM

1) Podstawowa konwersja częstotliwości ≥3 poziomy;

2)1.Sonda wypukła

Częstotliwość podstawowa: dziewięć poziomów konwersji częstotliwości

2,0 MHz/2,3 MHz/2,5 MHz/3,0 MHz/3,5 MHz/4,0 MHz/4,6 MHz/5,0 MHz/5,4 MHz,

Częstotliwość harmoniczna: 4.0 MHz/4.6 MHz/5.0 MHz, trzy poziomy konwersji częstotliwości

2. Sonda liniowa

Częstotliwość podstawowa: dziewięć poziomów konwersji częstotliwości 4.0MHz/4.6MHz/5.0MHz/6.0MHz/7.0MHz/8.0MHz/9.2MHz/10.0MHz/12.0MHz/13.3MHz

Częstotliwość harmoniczna: 8.0 MHz/9.2 MHz/10.0 MHz, trzy poziomy konwersji częstotliwości

3. Sonda fazowana

Częstotliwość podstawowa: dziewięć poziomów konwersji częstotliwości 1.7 MHz/1.9 MHz/2.1 MHz/2.5 MHz/3.0 MHz/3.4 MHz/3.8 MHz/4.2 MHz/5.0 MHz

Częstotliwość harmoniczna: 3.4 MHz/3.8 MHz/4.2 MHz, trzy poziomy konwersji częstotliwości

4. Sonda fazowana wysokiej częstotliwości

Częstotliwość podstawowa: osiem poziomów konwersji częstotliwości: 3.0 MHz/3.5 MHz/4 MHz/5 MHz/5.4 MHz/6 MHz/7 MHz/8 MHz,

Częstotliwość harmoniczna: 6 MHz/7 MHz/8 MHz, trzy poziomy konwersji częstotliwości

5.8 Sonda mikrowypukła

Częstotliwość podstawowa: osiem poziomów konwersji częstotliwości

3,0 MHz/3,5 MHz/4,0 MHz/5,0 MHz/5,4 MHz/6,0 MHz/7,0 MHz/8,0 MHz

Częstotliwość harmoniczna: 6.0 MHz/7.0 MHz/8.0 MHz, trzy poziomy konwersji częstotliwości

5.9 Wymagania techniczne dla elektronicznej sondy wypukłej:

Częstotliwość: 2,0-5,4 MHz, rozdzielczość boczna: ≤2 (głębokość ≤80), ≤3mm (80＜głębokość ≤130)

rozdzielczość osiowa: ≤1 (głębokość ≤80), ≤1mm (80＜głębokość≤130)

martwa strefa: ≤3mm;Dokładność pozycji geometrycznej: szeroko: ≤5%;wzdłuż: ≤5%

głębokość wykrywania ≧240 mm

5.10 Wymagania techniczne dla elektronicznej sondy liniowej

Częstotliwość: 4,0-13,3 MHz, rozdzielczość boczna: ≤1 (głębokość ≤40), rozdzielczość osiowa: ≤0,5 (深度≤50), martwa strefa: ≤3mm, dokładność położenia geometrycznego: szeroko: ≤4%;wzdłuż: ≤2%

głębokość wykrywania ≧100 mm

6 Pomiary / Analizy i Raporty

6.1 Ogólne pomiary: odległość, powierzchnia, elipsa, linia poprzeczna, kąt, stosunek odległości, objętość, objętość (elipsa), stosunek powierzchni, średnica, kąt połączenia.

6.2 Pomiar specjalistyczny

1) Serce: automatyczna obwiednia widma, LV, średnica głównej tętnicy płucnej, RVEDd, RVED, LVM, LAV, HR, MVF, AO, AR, LVOT, TVF, zastawka płucna, żyła płucna, RV, dopplerowski dźwięk serca płodu, LVET, LVM, LVMI, AV

2) Układ naczyniowy: błona wewnętrzna tętnicy szyjnej (IMT), współczynnik zwężenia długości, współczynnik zwężenia powierzchni, IMT (ściana tylna), IMT (ściana przednia)

3)★OB:Psy: GSD, CRL, HD, BD;Kot: BD, HD;Świnie: HLA, SLA;

Bydło: CRL, BTD, BUD;Owce: SCRL;Konie: GSD(H), ESD (V)

4) Pomiar moczu: prostata, zalegający mocz, lewa nerka, prawa nerka, lewe nadnercze, prawe nadnercze, lewe jądro, prawe jądro, lewy pęcherzyk nasienny, prawy pęcherzyk nasienny.

5) pomiary w jamie brzusznej: wątroba, przewód wątrobowy wspólny, średnica żyły wrotnej, pęcherzyk żółciowy, przewód żółciowy wspólny, trzustka, śledziona, średnica aorty brzusznej, nerka.

6)Organella.
