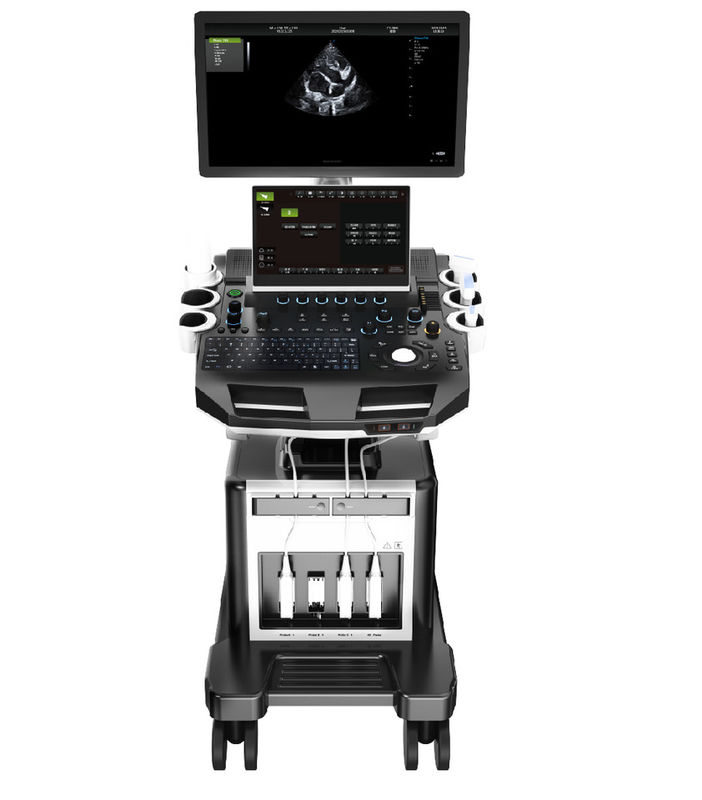

21,5-calowy weterynaryjny skaner ultrasonograficzny z wyświetlaczem LCD do obrazowania w trybie M

2. Wnioski i raport

2.1 Aby sprostać potrzebom badawczym i diagnostycznym szpitali dla zwierząt domowych i instytucji naukowo-badawczych w zakresie układu pokarmowego, układu rozrodczego, układu moczowego, badania fizykalnego itp.

3. Główne specyfikacje

3.1.W pełni cyfrowy ultradźwiękowy komputer główny z kolorowym Dopplerem

5. Specyfikacja systemu

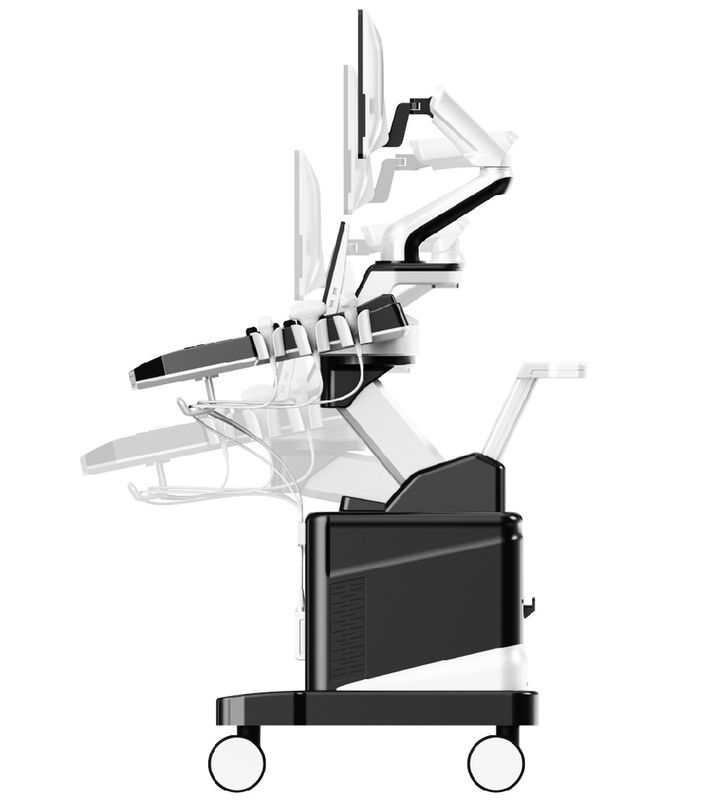

Monitor 5.1: medyczny monitor LCD o wysokiej rozdzielczości 21,5 cala, regulowany kąt

13,3-calowy ekran dotykowy, obsługa multi-touch

Tryb obrazowania 5.3.2D

1) W pełni cyfrowe kształtowniki wiązki

2) Cyfrowe w pełni dynamiczne ustawianie ostrości, cyfrowa zmienna przysłona i dynamiczna zmiana śladu, A/D≥15 bitów

3) tryb odbioru: kanał nadawczy i odbiorczy ≥1024, przetwarzanie równoległe wielu sygnałów

4) Gęstość linii: ≥512, widoczna i regulowana

5) W trybie B, poziom ostrości ≥10, pozycja ostrości regulowana w sposób ciągły

6) TGC: 8 segmentów regulowanych

7) Wzmocnienie: B/M/D oddzielnie regulowane, ≥100dB

8)★Zakres dynamiki: ≥180dB

9)★Maksymalna głębokość skanowania: ≥360mm

10) Skala szarości: 0-67, widoczna i regulowana

11) Moc dźwięku: 1%-100%

12) Dwuwymiarowe niezależne odchylenie sondy liniowej

13) ZoomPIP (1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 / 4,5 / 5,0 / 10 razy)

5.4.Tryb kolorowego obrazowania Dopplera

1) Obrazowanie: w tym prędkość, wariancja prędkości, energia, wyświetlanie energii kierunku itp

2) tryb wyświetlania: B/C, B/C/M, B/MOC, B/C/PW

3) Gęstość linii ≥3 poziomy

4) Technologia ukrywania kolorów: bez powrotu do trybu B można ukryć tryb C, tylko wyświetlanie linijki prędkości kolorów

5) wykres przepływu krwi, profil przepływu kolorów do pomiaru prędkości wewnątrznaczyniowej

5.5.Widmowe obrazowanie dopplerowskie

1)Wyświetlacz: pełny ekran, dupleks/potrójnik (tylko PW)

2) Wzmocnienie: ≥100dB

3) Regulacja prędkości ≥4 poziomów

4) Maksymalna prędkość skanowania: PWD: Dodatnia lub ujemna prędkość przepływu krwi ≥ 7,6 m/s;

CWD: prędkość przepływu krwi ≥20,0 m/s, min: ≤5 mm/s (sygnał bez szumów);

5) Regulacja przesunięcia zerowego na poziomie ≥8

6) Tryb wyświetlania: B, PW, B/PW, B/C/PW, B/CW, B/C/CW itp.

7) funkcja obwiedni widma, pomiar ręczny

8) Sterowanie wyświetlaniem: odwrócenie, przesunięcie zerowe, odświeżenie B, rozszerzenie D, rozszerzenie B/D itp

9) Inteligentna technologia Dopplera: swobodnie przełączaj się między trybem B + CFM w czasie rzeczywistym a trybem PW w czasie rzeczywistym

5.6.★Obrazowanie szerokokątne PView (opcjonalnie)

1) Wyświetlacz o wysokiej rozdzielczości, długość może do 50 cm

2) obrazowanie obsługuje wymazywanie do przodu, nie ma potrzeby ponownego obrazowania

3) Z dwuwymiarowym trybem obrazowania szerokokątnego i kolorowym trybem obrazowania szerokokątnego

5.7.Sonda: szerokopasmowa z konwersją częstotliwości, niezależna konwersja częstotliwości pod B i CFM

1) Podstawowa konwersja częstotliwości ≥3 poziomy;

2)1.Sonda wypukła

Częstotliwość podstawowa: dziewięć poziomów konwersji częstotliwości

2,0 MHz/2,3 MHz/2,5 MHz/3,0 MHz/3,5 MHz/4,0 MHz/4,6 MHz/5,0 MHz/5,4 MHz,

Częstotliwość harmoniczna: 4.0 MHz/4.6 MHz/5.0 MHz, trzy poziomy konwersji częstotliwości

2. Sonda liniowa

Częstotliwość podstawowa: dziewięć poziomów konwersji częstotliwości 4.0MHz/4.6MHz/5.0MHz/6.0MHz/7.0MHz/8.0MHz/9.2MHz/10.0MHz/12.0MHz/13.3MHz

Częstotliwość harmoniczna: 8.0 MHz/9.2 MHz/10.0 MHz, trzy poziomy konwersji częstotliwości

3. Sonda fazowana

Częstotliwość podstawowa: dziewięć poziomów konwersji częstotliwości 1.7 MHz/1.9 MHz/2.1 MHz/2.5 MHz/3.0 MHz/3.4 MHz/3.8 MHz/4.2 MHz/5.0 MHz

Częstotliwość harmoniczna: 3.4 MHz/3.8 MHz/4.2 MHz, trzy poziomy konwersji częstotliwości

4. Sonda fazowana wysokiej częstotliwości

Częstotliwość podstawowa: osiem poziomów konwersji częstotliwości: 3.0 MHz/3.5 MHz/4 MHz/5 MHz/5.4 MHz/6 MHz/7 MHz/8 MHz,

Częstotliwość harmoniczna: 6 MHz/7 MHz/8 MHz, trzy poziomy konwersji częstotliwości

5.8 Sonda mikrowypukła

Częstotliwość podstawowa: osiem poziomów konwersji częstotliwości

3,0 MHz/3,5 MHz/4,0 MHz/5,0 MHz/5,4 MHz/6,0 MHz/7,0 MHz/8,0 MHz

Częstotliwość harmoniczna: 6.0 MHz/7.0 MHz/8.0 MHz, trzy poziomy konwersji częstotliwości

5.9 Wymagania techniczne dla elektronicznej sondy wypukłej:

Częstotliwość: 2,0-5,4 MHz, rozdzielczość boczna: ≤2 (głębokość ≤80), ≤3mm (80＜głębokość ≤130)

rozdzielczość osiowa: ≤1 (głębokość ≤80), ≤1mm (80＜głębokość≤130)

martwa strefa: ≤3mm;Dokładność pozycji geometrycznej: szeroko: ≤5%;wzdłuż: ≤5%

głębokość wykrywania ≧240 mm
